최근에 차세대 AI 가속기 시스템 테스트를 진행하다가 서버 랙(Rack) 뒤편에서 뿜어져 나오는 엄청난 열기와 마주하고 새삼 놀랐습니다. 당연히 우리가 집에서 쓰던 데스크탑도 뒷부분 만져보면 뜨겁고 했긴 하지만, 서버랙은 또 다르더라구요. 그러면서 문득 생각이 든게, 칩 자체의 연산 속도가 경이롭게 발전하는 것도 사실이지만, 그 랙과 랙 사이를 빽빽하고 무겁게 채운 굵은 구리 케이블 다발을 보면서 ‘아, 이제 전자로 데이터를 주고받는 시대가 정말 물리적 한계에 부딪혔구나’라는 생각이 강하게 들더라고요.
예전에는 웨이퍼 수율과 미세공정 선폭 자체가 모든 것을 결정했지만, 지금은 데이터를 어떻게 병목 없이, 그리고 열 발생 없이 다른 칩으로 넘겨줄 것인가가 핵심 쟁점이 되었습니다. 연산을 하는 데보다 데이터를 이동시키는 데 더 많은 전력을 쓰고, 그 과정에서 발생하는 열을 식히기 위해 또 엄청난 에너지를 쏟아붓는 상황이 된거죠. 오늘 이야기할 주제는 바로 이 거대한 병목을 해결하기 위해 등장한 구원투수, CPO(Co-Packaged Optics, 공동 패키징 광학)입니다. 철저히 전자의 세계였던 반도체가 왜 뜬금없이 ‘빛(광학)’을 품게 되었는지, 그 역사와 구조를 하나씩 짚어보겠습니다.
빛을 품기 시작한 반도체, 그 절박한 배경
전통적으로 반도체와 반도체, 혹은 서버와 서버가 데이터를 주고받는 매개체는 ‘구리선’이었습니다. 전압의 차이를 이용한 전기 신호로 0과 1을 전송하는 익숙한 방식이죠. 그런데 반도체의 미세공정이 발달하고 트랜지스터 집적도가 기하급수적으로 폭발하면서 뼈아픈 문제가 생겼습니다. 칩 내부의 연산 속도는 정말 말그대로 빛처럼 빨라지는데, 정작 칩 밖으로 데이터를 내보내는 I/O(입출력) 과정에서 심각한 교통 체증이 발생하기 시작한 것입니다.
구리선은 명확한 물리적인 한계를 지니고 있습니다. 데이터 전송 속도를 높이기 위해 주파수를 올리면 올릴수록, 고주파 전류가 도체의 표면으로만 흐르려는 ‘표피 효과(Skin Effect)’와 기판의 유전체 손실 등으로 인해 신호가 급격히 왜곡되고 감쇠합니다. 이를 보정하기 위해 엔지니어들은 노이즈를 걸러내고 신호를 증폭시키는 SerDes(직렬화-역직렬화) 같은 복잡한 회로를 칩 내부에 쑤셔 넣기 시작했습니다. 또한 더 많은 데이터를 넣기 위해 0, 1, 2, 3 네 가지 신호 레벨을 가지는 PAM-4 같은 변조 방식까지 도입했는데요.
하지만 이 모든 노력은 곧 막대한 전력 소모와 끔찍한 발열로 이어졌습니다. AI 시대가 열리며 GPU와 스위치 사이의 트래픽은 상상을 초월할 정도로 늘어났고, 기존의 구리선 기반 전기적 연결로는 도저히 대역폭 요구사항과 전력 효율성을 동시에 만족시킬 수 없는 임계점에 도달했습니다. 실리콘의 연산 능력은 남아도는데, 데이터가 들어오고 나가는 통로가 너무 좁고 뜨거워서 전체 시스템 성능을 다 뽑아내지 못하는 답답한 상황이 보여지게 것입니다.
CPO(Co-Packaged Optics)란 정확히 무엇인가?
이러한 물리적 한계를 극복하기 위해 패키징 단에서 등장한 혁신적인 개념이 바로 CPO입니다. 이름 그대로 직역하자면 ‘광학(Optics) 부품을 메인 칩과 함께(Co) 패키징(Packaged)한다’는 뜻입니다. 이 기술을 온전히 이해하려면 데이터센터 내부의 통신 발전 역사를 조금 살펴볼 필요가 있습니다.
초기 데이터센터에는 서버 랙의 전면 패널에 꽂았다 뺐다 할 수 있는 ‘플러그형(Pluggable) 광 모듈’이 대세였습니다. 메인 스위치 칩(ASIC)에서 출발한 전기 신호가 길고 험난한 PCB 보드의 구리 배선을 타고 밖으로 한참 나와서 광 모듈에 도달하면, 거기서 비로소 빛(광 신호)으로 변환되어 외부 광케이블을 타고 날아가는 구조였죠. 하지만 앞서 말씀드렸듯, 이 긴 보드 위를 이동하는 전기 신호 자체가 시스템 전체의 막대한 전력 손실과 신호 무결성(Signal Integrity) 저하를 유발했습니다.

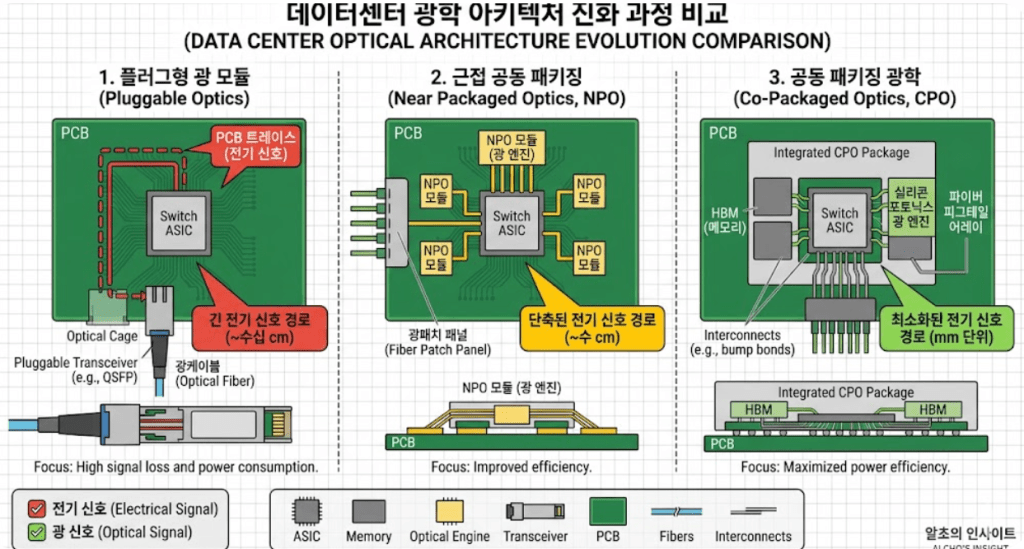

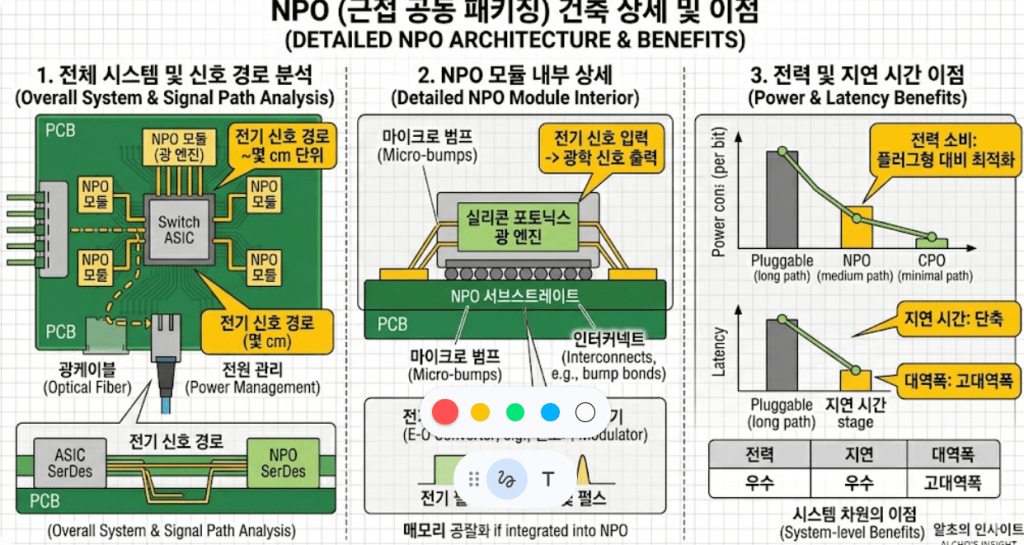

이를 해결하기 위해 광 모듈을 칩에 조금 더 가깝게 배치하는 NPO(Near Packaged Optics) 단계를 거쳐, 현재 업계가 궁극의 지향점으로 꼽는 것이 CPO입니다. CPO는 연산을 담당하는 메인 스위치 칩(ASIC)과, 전기 신호를 빛으로 바꿔주는 광 변환 칩(Photonic IC)을 아예 하나의 통합된 기판(Substrate) 위에 바싹 붙여서 2.5D 또는 3D 형태로 패키징해 버리는 첨단 기술입니다.
전기 신호가 칩 외부로 이동하는 거리를 수십 센티미터에서 수 밀리미터 단위로 극단적으로 축소시킴으로써 신호 저하를 원천 차단합니다. 비유하자면, 데이터를 실어 나르는 트럭(전기 신호)이 고속도로 톨게이트(외부 광 모듈)까지 가는 험난하고 좁은 국도를 아예 없애버리고, 공장(ASIC) 문을 열자마자 곧바로 빛의 속도로 달리는 고속도로에 진입하게 만드는 설계인 것입니다. 최근 반도체 제조 공정을 그대로 활용해 칩 레벨에서 빛의 경로와 소자를 제어하는 ‘실리콘 포토닉스(Silicon Photonics)’ 기술이 비약적으로 성숙하면서, CPO는 단순한 이론을 넘어 현실적인 솔루션으로 자리 잡고 있습니다.
실리콘 포토닉스와 CPO가 바꿀 반도체 산업의 미래
CPO 기술의 상용화는 단순한 부품 교체 수준이 아닙니다. 반도체 산업 생태계 전반의 거대한 패러다임 전환이자, 오랫동안 분리되어 있던 전자공학(Electronics)과 광학(Photonics)의 경계가 완전히 허물어지는 역사적 변곡점입니다.
물론 당장 CPO가 모든 구리선을 대체하기에는 넘어야 할 기술적 장벽이 여전히 높습니다. 가장 큰 딜레마는 ‘열 관리(Thermal Management)’입니다. 빛을 만들어내는 핵심 소자인 광원(Laser Diode)은 온도 변화에 극도로 민감한데, 이를 수백 와트의 펄펄 끓는 열을 뿜어내는 고성능 ASIC 칩 바로 옆에 밀착해서 패키징해야 하니 냉각 설계의 난이도가 상상을 초월합니다. 이 때문에 열원을 분리해 외부에서 레이저 빛만 공급해주는 ELSFP(외부 레이저 소형 폼팩터) 방식을 대안으로 연구하는 기업들도 많습니다. 또한, 하나의 패키지 안에 수많은 광학 소자와 전자 소자가 고밀도로 집적되다 보니, 그중 단 하나라도 불량이 나면 값비싼 전체 칩 패키지를 폐기해야 하는 수율 리스크와 까다로운 광-전 복합 테스트 과정도 업계가 함께 풀어야 할 숙제입니다.
하지만 방향성은 이미 확고하게 정해졌습니다. CPO로의 전환은 이제 비용 절감의 차원이 아닌 생존의 문제가 되었습니다. 초거대 언어 모델(LLM)의 분산 학습과 빠른 추론을 위해서는 수만 개의 칩이 마치 하나의 거대한 유기체처럼 지연 없이 데이터를 주고받아야만 합니다. 브로드컴(Broadcom), 마벨(Marvell) 같은 통신 반도체 강자들은 물론이고, TSMC, 인텔 같은 파운드리 기업들까지 첨단 패키징(Advanced Packaging) 역량을 동원해 실리콘 포토닉스와 CPO R&D에 천문학적인 자본을 쏟아붓고 있는 이유가 바로 여기에 있습니다.
과거 무어의 법칙이 칩 내부의 트랜지스터 집적도를 높이는 데 집중했다면, 앞으로 다가올 반도체 패권의 향방은 ‘칩과 칩 사이의 물리적 통신 병목을 누가 더 효율적이고 차갑게 뚫어내느냐’에 달려 있습니다. 데이터의 처리 공간을 넘어, 그 데이터를 전송하는 ‘빛의 길’까지 하나의 작은 실리콘 패키지 안으로 모두 품어버린 CPO. 이 놀라운 집적화의 마법이 앞으로 AI 데이터센터의 아키텍처와 글로벌 팹리스 시장의 지형도를 어떻게 재편해 나갈지 귀추가 주목됩니다.
💡 Insight Notes:
– 전력 소모의 한계 도달: 구리선을 이용한 전기적 데이터 전송은 I/O 대역폭 증가에 비례해 막대한 전력을 소모하며, 현재의 AI 트래픽 폭증을 감당할 수 없는 물리적 한계에 직면했습니다.
– 패키징의 진화: CPO는 광 트랜시버를 스위치 칩 바로 옆에 공동 패키징하여 전기 신호의 이동 거리를 최소화함으로써, 전력 소모를 획기적으로 줄이고 대역폭을 극대화하는 차세대 솔루션입니다.
– 산업 간의 융합: 실리콘 포토닉스 기술의 발달로 반도체 공정과 광학 기술이 융합되고 있으며, 이는 향후 파운드리, 팹리스, 통신 장비 업계를 관통하는 새로운 메가 트렌드로 자리 잡을 것입니다.
