초미세 반도체 파운드리 공정(5nm 및 3nm 이하)으로 진입하면서, 기존 칩 면적의 절반 이상을 차지하는 SRAM의 누설 전류(Leakage Current) 문제가 심각한 설계 병목 현상으로 작용하고 있음.
트랜지스터 크기를 줄이면서 성능을 높여야 하지만, 대기 상태에서도 전력이 새어나가는 물리적 한계에 직면한 상태임.
이에 대한 확실한 기술적 대안으로 MRAM(Magnetic RAM, 자기저항메모리)이 차세대 메모리 아키텍처의 핵심으로 급부상했음.
전원이 차단되어도 데이터가 소실되지 않는 비휘발성(Non-volatility) 특성과 함께 기존 SRAM에 버금가는 초고속 동작 속도를 동시에 제공하는 것이 핵심 경쟁력임.
특히 전력 소모를 극한으로 통제해야 하는 온디바이스 AI, 자율주행 차량용 MCU, 저전력 에지 컴퓨팅(Edge Computing) 칩셋 설계에 있어 대기 전력(Standby Power)을 사실상 제로(0) 수준으로 낮출 혁신적인 솔루션임.
도대체 MRAM이 뭐길래? 자기장으로 데이터를 쓰는 혁신
기존 DRAM과 SRAM이 커패시터나 플립플롭 회로에 전하(Charge)를 가두어 0과 1의 데이터를 판별하는 방식이었다면, MRAM은 전하가 아닌 자성체의 스핀(Spin) 방향을 물리적으로 제어함.

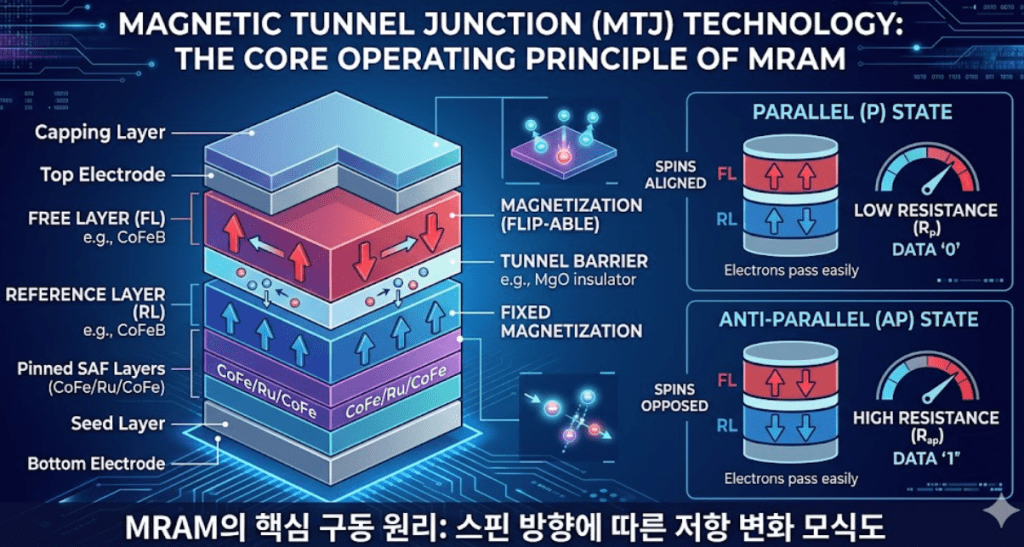

이 메모리의 코어에는 자성 터널 접합(MTJ, Magnetic Tunnel Junction)이라는 극도로 미세한 나노 단위의 적층 소자가 자리 잡고 있음.
- 터널 자기저항(TMR) 구조: MTJ는 두 개의 자성체 층(고정층과 자유층) 사이에 얇은 절연막(산화마그네슘, MgO)을 샌드위치처럼 덧댄 물리적 층위 구조임.
- 스핀 방향에 따른 저항 변화: 고정층과 자유층의 자기장 스핀 방향이 같은 평행(Parallel) 상태일 때는 전자가 쉽게 터널링되어 저항이 낮아짐(데이터 ‘0’). 반대로 반평행(Anti-Parallel) 상태일 때는 저항이 급격히 높아짐(데이터 ‘1’).
- STT(Spin Transfer Torque) 기술 적용: 최신 STT-MRAM은 스핀 분극 전류를 직접 자유층에 흘려보내 자화 방향을 뒤집는 방식을 채택하여, 구동 전류를 획기적으로 낮추고 셀 집적도를 크게 끌어올렸음.
- 물리적 마모율 제로에 수렴: 전하를 넣고 빼며 산화막을 갉아먹어 열화(Degradation)가 발생하는 플래시 메모리와 달리, 전자의 스핀 방향만 스위칭하므로 쓰기 수명(Endurance)이 반영구적임.

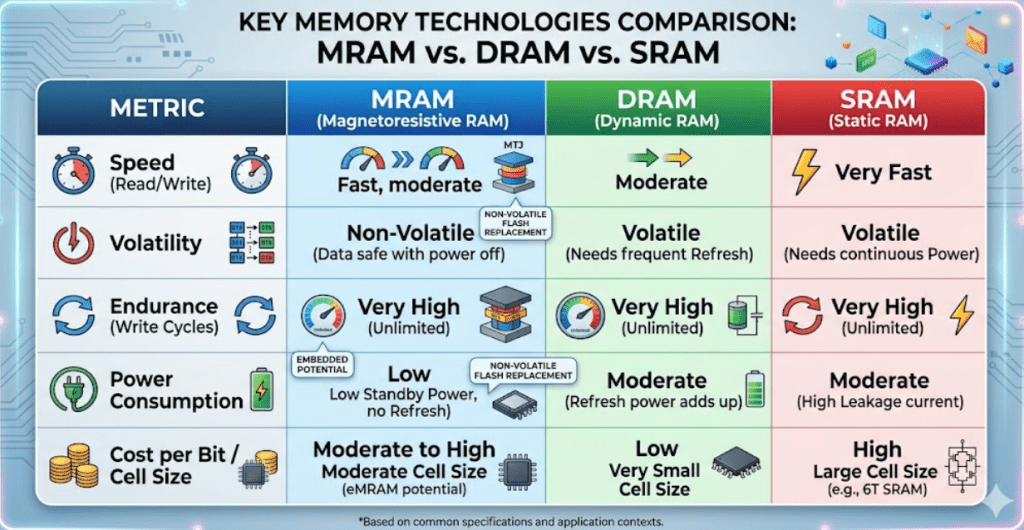

차세대 메모리 4종(SRAM, DRAM, NAND, MRAM) 스펙 및 한계 완벽 비교
기존 폰노이만 컴퓨팅 구조에서는 속도가 빠른 휘발성 메모리(SRAM/DRAM)와 속도가 느린 비휘발성 스토리지(NAND) 진영이 철저히 분리되어 있었음.
MRAM은 이 두 진영의 장점만을 추출하여 설계된 ‘유니버설 메모리(Universal Memory)’의 특성을 지니며, 각 소자의 공정적 한계를 명확히 보완함.
| 메모리 규격 | 데이터 저장 방식 | 대기 전력 소모 | 동작 속도(Read/Write) | 리프레시(Refresh) | 초미세 공정 호환 한계 |
| SRAM | 6-Transistor 플립플롭 | 매우 높음 (누설 전류 심화) | 초고속 (1ns 미만) | 불필요 | 5nm 이하 면적 축소 및 누설 전류 제어 난항 |
| DRAM | 1-Transistor, 1-Capacitor | 중간 (주기적 재충전 필수) | 고속 (10ns 내외) | 필요 (전력 지속 소모) | 커패시터 종횡비(A/R) 극복 한계 직면 |
| NAND Flash | 플로팅 게이트 전하 포획 | 없음 (비휘발성) | 저속 (1ms 이상) | 불필요 | eFlash 기준 28nm 미만 집적 사실상 불가 |
| STT-MRAM | 자성체 스핀 저항 (MTJ) | 없음 (대기 전력 Zero) | 고속 (10ns ~ 50ns) | 불필요 | 14nm, 7nm, 5nm 이하 로직 공정 완벽 호환 |
eMRAM 공정 통합 아키텍처 및 온디바이스 AI 시너지 심층 분석
현재 스마트폰이나 스마트워치의 AP(애플리케이션 프로세서)는 사용자가 기기의 화면을 끈 상태에서도 백그라운드 연산을 지속적으로 수행함. 이때 전체 칩 면적의 막대한 부분을 차지하는 대용량 캐시 메모리(L3 Cache 등)로서 SRAM이 동작하며, 미세 공정으로 진입할수록 여기서 발생하는 대기 전력 누수가 극심해짐. 해결책으로 로직 반도체 내부에 직접 메모리를 심는 내장형(Embedded) 기술이 필수적이나, 기존 eFlash(Embedded Flash)는 28nm 미만의 미세 선폭에서는 실리콘 웨이퍼 위에 로직과 함께 구현하는 것이 물리적으로 불가능함.
반면 eMRAM(Embedded MRAM)은 CMOS 트랜지스터를 모두 형성한 후, 금속 배선 공정(BEOL, Back-End-Of-Line) 단계에서 칩 상단에 유연하게 적층할 수 있음. 즉, 하단의 초미세 로직 회로(14nm, 7nm, 5nm 이하) 공정을 전혀 건드리지 않고 그대로 완벽한 호환성을 유지하며 초소형, 저전력 칩(SoC)을 찍어낼 수 있다는 뜻임. 이는 자율주행 차량용 전장 시스템(MCU)이나 배터리 용량이 제한된 IoT 기기에서 전력 소비를 극단적으로 낮추면서 실시간 고속 데이터를 처리해야 하는 조건에서 유일한 대안으로 작용함.
더 나아가 데이터 연산부와 메모리를 물리적으로 결합하는 PIM(Processor-in-Memory) 아키텍처 설계 시, 연산기와 MRAM을 최단 거리로 배치하여 데이터 이동 병목 현상(Bottleneck)과 잉여 에너지 소모를 완벽히 제어할 수 있음. 거대 언어 모델(LLM)을 디바이스 자체 하드웨어로 구동하는 온디바이스 AI 시대에, MRAM 기반의 고효율 데이터 처리는 반도체 혁신을 견인할 가장 강력한 인프라가 될 것임. 다만 코발트, 철, 붕소 등 복잡한 자성 합금 물질을 원자 단위로 얇게 증착하고 식각(Etching)하는 공정의 수율 안정화와, 칩 집적도(Density)를 DRAM 수준으로 끌어올리기 위한 셀 사이즈 축소 한계 돌파는 파운드리 업계가 해결해야 할 단기적 공학 과제임.
MRAM의 전면 도입은 단순히 스토리지 동작 속도를 나노초(ns) 단위로 단축하는 차원을 넘어, 모바일 및 AI 반도체의 ‘전력 소비 패러다임’을 근본적으로 뒤바꿀 치명적인 게임 체인저(Game Changer)임.
28nm 미만 파운드리 공정에서 한계에 봉착한 eFlash를 완벽히 대체하고, 초미세 로직 칩의 백엔드 공정(BEOL)과 매끄럽게 결합하여 오토모티브 및 에지 AI 시장의 아키텍처를 주도할 핵심 기술로 평가함.
