반도체 메모리의 진화: 낸드플래시, DRAM, HBM의 핵심 역할과 차이
현재 글로벌 반도체 시장은 대용량 데이터 저장용 낸드플래시, 시스템의 주 기억장치인 DRAM, 그리고 초거대 AI 연산에 특화된 HBM(고대역폭 메모리)으로 완벽히 재편되어가고 있음.
CPU와 GPU의 연산 능력이 극도로 발전함에 따라, 이제는 데이터를 얼마나 많이 보관하고 병목 현상 없이 빠르게 프로세서로 전송하느냐가 전체 시스템의 성능을 좌우하는 핵심 경쟁력이 되었음.
비유하자면 낸드플래시는 거대한 물류 창고, 일반 DRAM은 작업 속도가 빠른 메인 작업대, HBM은 데이터가 한꺼번에 이동할 수 있는 수백 차선의 초고속 도로 역할을 수행함.

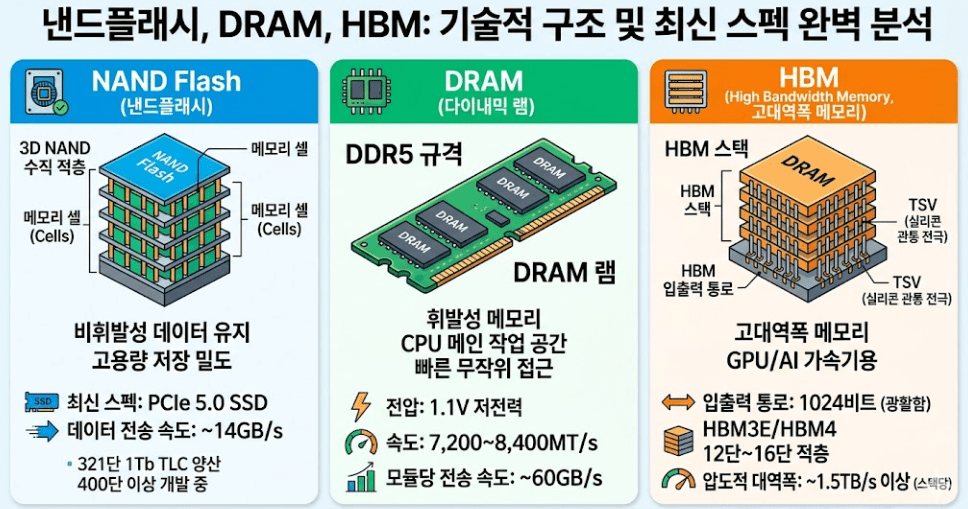

차세대 메모리 3종의 최신 스펙과 기술적 구조 파헤치기
- NAND Flash (낸드플래시)
- 전원이 꺼져도 기록된 데이터가 안전하게 유지되는 비휘발성(Non-volatile) 메모리 구조임.
- 수평 미세화 공정의 물리적 한계를 극복하기 위해, 아파트를 짓듯 셀(Cell)을 수직으로 겹겹이 쌓아 올리는 ‘3D 낸드(V-NAND)’ 적층 기술이 시장의 핵심임.
- 2024~2026년 기준 SK하이닉스는 3-플러그 기술을 적용한 321단 1Tb TLC 낸드플래시 양산에 돌입했으며, 삼성전자 역시 400단 이상의 10세대 3D 낸드 상용화를 본격 준비 중임.
- 데이터 저장 밀도를 극대화한 최신 PCIe 5.0 규격의 NVMe SSD는 초당 최대 약 14GB(14,000MB/s) 수준의 막대한 데이터 전송 속도를 달성함.
- DRAM (다이내믹 램)
- 전원 공급이 끊기면 임시로 저장된 데이터가 모두 증발하는 휘발성(Volatile) 메모리이자, 컴퓨터 CPU가 연산을 수행하는 메인 작업 공간임.
- 데이터의 초고속 무작위 접근(Random Access) 및 읽기/쓰기에 완벽히 최적화되어 있으며, 현재 일반 PC 및 데이터센터 서버 시장의 주력 표준은 DDR5 메모리임.
- 최신 DDR5 규격은 기존 DDR4(1.2V) 대비 낮아진 1.1V 저전력 전압으로 작동하며, 극자외선(EUV) 미세 공정을 통해 모듈당 전송 속도가 최대 7,200~8,400MT/s에 달함.
- 단일 채널 모듈 기준으로 초당 약 50~60GB의 데이터를 쾌적하게 처리할 수 있어 고성능 멀티태스킹 환경에 필수로 자리 잡았음.
- HBM (High Bandwidth Memory, 고대역폭 메모리)
- 물리적으로 여러 개의 얇은 DRAM 다이(Die)를 수직으로 적층한 뒤, TSV(실리콘 관통 전극) 기술로 미세한 구멍을 뚫어 수천 개의 통로로 칩 위아래를 직접 연결한 초고성능 메모리임.
- 기존 일반 DRAM 인터페이스(64비트)를 아득히 뛰어넘는 1024비트의 광활한 데이터 입출력(I/O) 통로를 확보하여, 병목 현상 없이 대규모 데이터를 한 번에 처리할 수 있음.
- 현재 글로벌 빅테크 수요를 독식하는 최신 규격 ‘HBM3E’의 경우 12단~16단 적층 구조를 채택하여, 메모리 스택 1개만으로도 초당 약 1.2~1.28TB(테라바이트)의 압도적인 대역폭을 뿜어냄.
낸드플래시 vs DRAM vs HBM 성능 및 스펙 완벽 비교
각 메모리의 설계 목적과 최신 스펙을 기준으로 체급과 기술적 차이를 명확하게 비교함.
| 핵심 구분 | 낸드플래시 (3D NAND) | DRAM (DDR5 기준) | HBM (HBM3E 기준) |
| 주요 역할 | 영구적인 대용량 데이터 보관 및 저장 | CPU의 실시간 메인 작업 공간 | GPU/AI 가속기의 초고속 연산 지원 |
| 데이터 유지 | 비휘발성 (전원 꺼져도 데이터 보존) | 휘발성 (전원 꺼지면 데이터 삭제) | 휘발성 (전원 꺼지면 데이터 삭제) |
| 최대 대역폭(속도) | ~14 GB/s (PCIe 5.0 SSD 기준) | ~60 GB/s (단일 메모리 모듈 기준) | ~1.28 TB/s (1개 스택 기준) |
| 용량 대비 가격 | 매우 저렴 (테라바이트 단위 구성) | 보통 (기가바이트 단위 구성) | 매우 비쌈 (극도의 공정 난이도) |
| 핵심 공정 기술 | 300단 이상의 고다층 셀 수직 적층 | 극자외선(EUV) 노광, 10나노급 미세화 | TSV(실리콘 관통 전극), CoWoS 2.5D 패키징 |
| 주요 탑재 기기 | NVMe SSD, 스마트폰 내장 메모리, USB | 데스크탑 PC, 노트북, 엔터프라이즈 서버 | 엔비디아 AI 가속기, 고성능 컴퓨팅(HPC) |

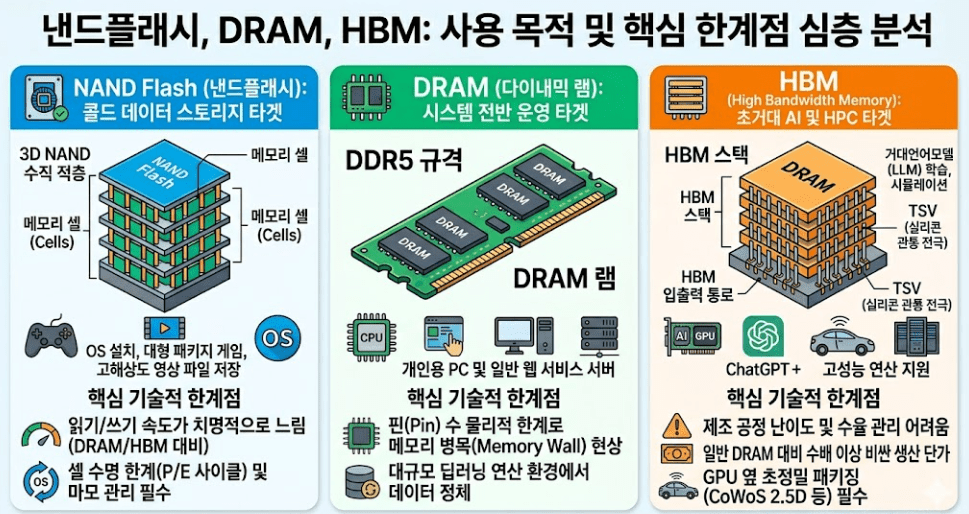

사용 목적에 따른 타겟 분류 및 기술적 한계점 분석
- 낸드플래시 (콜드 데이터 스토리지 타겟)
- 운영체제(OS) 설치, 대용량 패키지 게임, 고해상도 영상 파일 등을 영구적으로 보존해야 하는 일반 PC 사용자 및 클라우드 서버 구축에 필수적임.
- 한계점: 대용량 저장에는 유리하지만, DRAM이나 HBM과 비교하면 데이터를 읽고 쓰는 속도가 치명적으로 느림. 또한 구조상 셀에 데이터를 쓰고 지우는 횟수(P/E 사이클)에 물리적인 수명 한계가 존재함.
- DRAM (시스템 전반의 운영 타겟)
- 개인용 PC 조립, 일반적인 웹 서비스 서버 등 시스템의 전반적인 반응 속도 향상과 원활한 멀티태스킹 성능을 확보하려는 목적에 완벽히 부합함.
- 한계점: 대규모 데이터를 한 번에 쏟아붓는 최신 딥러닝 연산 환경에서는 모듈 핀(Pin) 수의 물리적 한계로 인해 데이터가 정체되는 메모리 병목(Memory Wall) 현상이 필연적으로 발생함.
- HBM (초거대 AI 및 HPC 타겟)
- 챗GPT와 같은 거대언어모델(LLM) 학습, 자율주행 시뮬레이션, 기상 예측 슈퍼컴퓨터 등 천문학적인 파라미터 연산을 병렬 처리해야 하는 빅테크 기업 및 연구소에 적합함.
- 한계점: 제조 공정이 극도로 까다로워 수율 관리가 어렵고, 생산 단가가 일반 DRAM 대비 수배 이상 비쌈. 또한 일반 PC 메인보드에 꽂아 쓰는 방식이 아니라, GPU 기판(인터포저) 바로 옆에 초정밀하게 한 몸처럼 패키징해야만 작동함.
글로벌 반도체 메모리 시장의 미래 전망 총평
과거의 반도체 시장이 나노 단위의 미세 공정을 통한 집적도 향상에 사활을 걸었다면, 이제는 TSV나 2.5D/3D 패키징 기술을 통해 칩을 수직으로 쌓아 올려 대역폭을 극대화하는 맞춤형(Custom) 융합 메모리 시대로 진입했음.
일반적인 데이터 저장 및 컴퓨팅 영역에서는 원가 절감을 이뤄낸 초고단 낸드와 고효율 DDR5가 시장을 굳건히 지키겠지만, 향후 수천 조 원 규모의 부가가치를 창출할 AI 산업의 패권은 압도적인 데이터 전송 속도를 자랑하는 HBM의 안정적인 수율 확보와 차세대 패키징 선점 역량에 달려 있음.
(※ 본 글은 정보 제공 목적이며 투자/구매 권유가 아닙니다)
