1.6T 스위치 시대의 개막: CPO와 NPO 광통신 기술 핵심 팩트

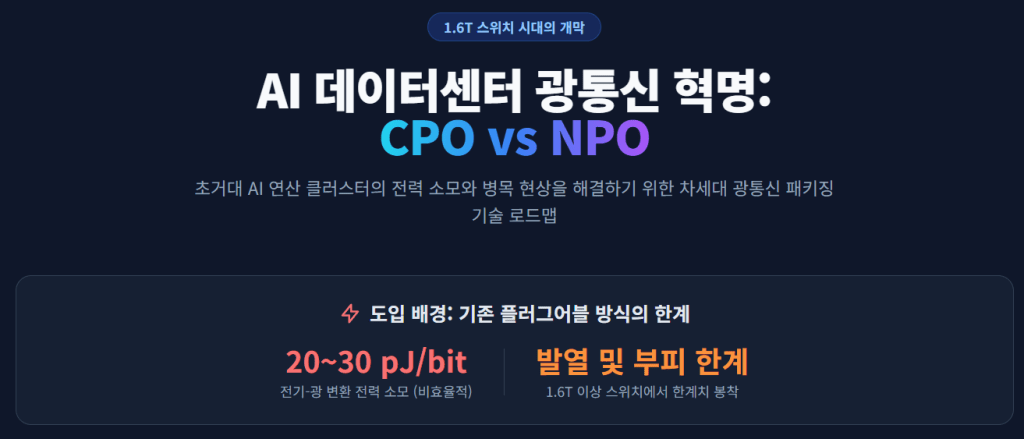

AI 연산 클러스터가 고도화되면서 데이터센터 네트워크의 대역폭 요구량이 기하급수적으로 증가하고 있음. 이에 따라 통신 속도는 향상되었으나 기존 플러거블(Pluggable) 광 모듈의 발열과 전력 소모는 칩셋의 물리적 한계치에 다다랐음.
이 문제를 해결하기 위해 전기 신호의 이동 거리를 극단적으로 줄여 전력 효율과 신호 무결성을 확보하는 차세대 패키징 기술이 필수 인프라로써 도입되고 있음.
CPO(Co-Packaged Optics)는 스위치 ASIC과 광소자를 단일 기판에 통합하여 신호 손실을 최소화하는 혁신적인 광통신 기술임.
반면 NPO(Near-Packaged Optics)는 두 소자를 물리적으로 분리하되 초근접 배치하여 상용화 리스크를 줄인 실용적 대안으로 현재기준 시장의 강력한 주도권을 쥐고 있음.

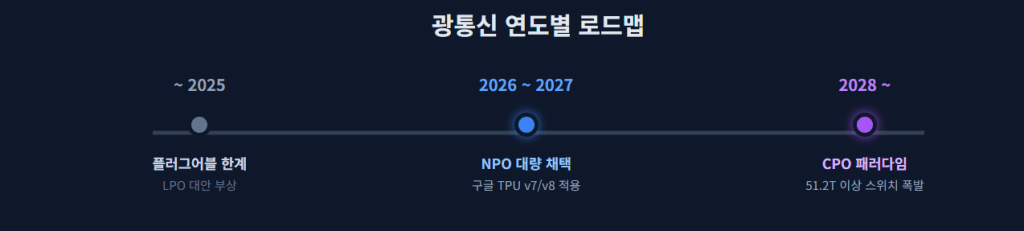

차세대 광통신 패키징 상세 구조와 연도별 로드맵 데이터
차세대 광통신 인터커넥트 아키텍처는 전송 지연 단축과 전력망 효율화를 위해 실리콘 포토닉스(Silicon Photonics)와 3D 패키징 기술을 바탕으로 2028년까지의 발전 로드맵이 형성되어 있음.
세부적인 스펙과 최신 글로벌 채택 수치 데이터는 다음과 같음.

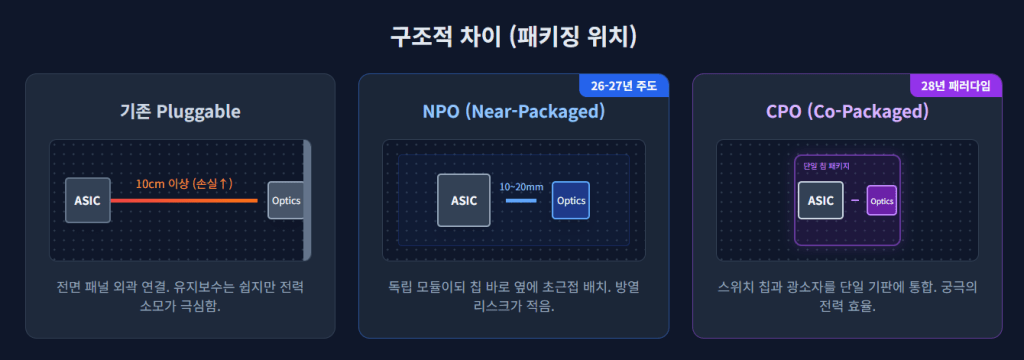

- 물리적 통합 수준과 구조 한계 극복: CPO는 스위치 칩과 광 엔진을 같은 칩 패키지 내 수 밀리미터(mm) 단위로 묶어 프런트 패널의 랙 공간을 완전히 해방시킴. 반면 NPO는 광 엔진을 메인보드(PCB) 상의 스위치 칩 바로 옆(약 10~20mm 거리)에 독립된 모듈로 배치하여 전기적 신호 경로를 대폭 단축함.

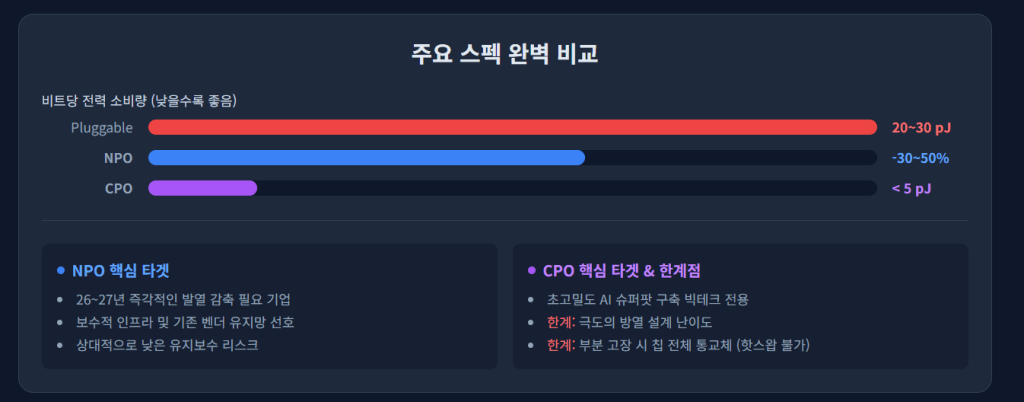

- 비트당 전력 소비(pJ/bit) 절감률: 기존 플러거블 방식은 전기-광 변환 및 DSP(디지털 신호 처리) 과정에서 비트당 20~30pJ을 소모함. 하지만 CPO는 신호 보정 과정을 생략하거나 최소화해 비트당 5pJ 미만으로 전력을 70% 이상 극단적으로 감축시키며, NPO는 기존 방식 대비 약 30~50%의 전력 절감 효과를 제공함.
- 2026~2027년 NPO 대량 채택 주도: 초기 CPO의 낮은 수율과 제조 난이도를 대체하기 위해 2026년 초 구글(Google)은 차세대 TPU v7/v8 컴퓨팅 클러스터 인프라를 위한 1,200만 개의 NPO 광 모듈 주문을 완료했음. 이는 2026년 3분기부터 2027년에 걸쳐 집중 도입되며 NPO 시장의 폭발적 성장을 견인 중임.
- 2028년 CPO 패러다임 전환: 모건스탠리(Morgan Stanley) 등 주요 기술 리서치 기관에 따르면, 2026년부터 2028년까지는 플러거블과 NPO가 공존하는 징검다리 과도기임. 고도화된 방열 설계가 요구되는 CPO의 진정한 대규모 상용화 분기점(Inflection Point)은 51.2T 이상 스위치 수요가 폭발하는 2028년경으로 확고히 전망됨.
- 핵심 도입 선결 기술: 200Gbps 이상의 SerDes 레인을 광 엔진에 직접 물리리기 위한 광-전 집적회로(PIC/EIC)의 획기적 소형화 및 초정밀 고밀도 광섬유 어레이(FAU) 정렬 테스트 기술이 필수로 요구됨.
플러거블, NPO, CPO 환경별 성능 완벽 비교표
데이터센터 내 네트워크 병목 현상을 해결하기 위한 주요 광통신 방식들의 물리적 조건과 스펙 차이를 직관적인 표로 완전하게 비교함.
| 비교 핵심 지표 | 기존 플러거블 (Pluggable) | NPO (Near-Packaged Optics) | CPO (Co-Packaged Optics) |
| 컴포넌트 패키징 위치 | 스위치 전면 패널 외곽 연결 | PCB 기판 위 ASIC 주변 독립 배치 | ASIC과 동일 칩 기판 내 초근접 통합 |
| 전기적 신호 이동 거리 | 10cm 이상 (최장 거리) | 10~20mm 내외 | 수 mm 이내 (가장 짧음) |
| 전력 소모량 (효율성) | 비트당 20~30pJ (가장 높음) | 플러거블 대비 30~50% 절감 | 비트당 5pJ 미만 (최고 효율 달성) |
| 대역폭 확장 한계 | 물리적 부피로 인한 한계 봉착 | 높은 수준의 대역폭 밀도 확보 | 3.2T ~ 51.2T 이상 스위치 지원 |
| 시스템 구조 변경 위험도 | 기존 인프라 그대로 유지 (매우 낮음) | 기존 스위치 기판 설계 일부 활용 (중간) | 시스템 전체 아키텍처 재설계 필수 (매우 높음) |
| 유지보수 및 장애 대처 | 전면 핫스왑 지원 (교체 매우 쉬움) | 기판 내 납땜 위주나 개별 분리 가능 | 광소자 불량 시 전체 칩 교체 필요 (매우 어려움) |
| 글로벌 시장 성숙도 | 널리 범용적으로 사용 중 | 2026년~2027년 트렌드 주도 기술 | 2028년 이후 대량 도입 시점 (현재 초기 단계) |
구축 인프라별 추천 타겟 및 기술적 한계점
기술 도입 예산과 데이터센터 인프라 전환 시기에 따라 최적화된 도입 방식이 다르며, 맹목적인 최신 기술 채택보다는 각 방식의 한계점을 명확히 파악하고 타겟을 분류하는 것이 핵심임.
- NPO 아키텍처가 적합한 타겟:
- 2026~2027년 내 1.6T~3.2T급 스위치 도입과 즉각적인 발열 감축이 시급한 하이퍼스케일러 및 클라우드 기업에 완벽히 부합함.
- 초기 아키텍처 붕괴 비용을 피하면서 기존 공급망 벤더를 유지하고, 비교적 유연한 발열 관리를 원하는 보수적인 데이터센터 인프라 설계자에게 추천됨.
- CPO 아키텍처가 적합한 타겟:
- 미래 초고밀도 AI 훈련 클러스터(예: 화웨이 Ascend 950 슈퍼팟급 등)를 자체 구축하며, 비용을 감수하고서라도 초저지연 및 극한의 대역폭 전송률(Tbps/mm) 극대화가 필수적인 선도적 글로벌 빅테크 전용임.
- 기술적 한계점 및 주의사항:
- CPO 열 관리(Thermal Management) 난제: 극도의 고열을 발생시키는 스위치 연산 로직 칩과 온도 변화에 매우 민감한 실리콘 포토닉스 광소자가 밀착되어 있어 방열 설계 난이도가 극도로 높음.
- 현장 유지보수(Field Serviceability) 상실: CPO는 광소자 단일 채널에 불량이 발생하더라도 스위치 칩 패키지를 통째로 분리해 교체해야 하므로 전통적인 핫스왑 유지보수가 완전히 불가능함.
- 경쟁 대안 기술(LPO)의 거센 부상: NPO뿐만 아니라 고비용의 DSP 칩을 아예 제거하여 모듈 전력 소모를 8W 이하로 대폭 낮춘 LPO(Linear-drive Pluggable Optics) 기술이 단거리 통신망에서 강력한 가성비 대안으로 경쟁 중이므로 다각적 검토가 필요함.
광통신 패키징 생태계 객관적 총평
2026년 현재 고속 광통신 시장은 물리적 한계에 부딪힌 플러거블 방식을 억지로 끌고 가기보다 NPO라는 훌륭한 엔지니어링 타협안을 통해 실질적인 전력 및 비용 절감을 이뤄내고 있음. 진정한 게임 체인저인 대규모 CPO 인프라의 안착은 패키징 수율과 발열 제어 기술이 완벽히 안정화되는 2028년을 기점으로 폭발할 것이며, 신호 무결성을 확보하는 광-전 집적 설계 역량이 향후 AI 데이터센터 통신 패권을 좌우할 것임.
(※ 본 글은 정보 제공 목적이며 투자/구매 권유가 아닙니다)
