엔비디아를 필두로 한 글로벌 빅테크 기업들이 AI 데이터센터의 전력 공급 방식을 기존 48V에서 800V 고전압 직류(HVDC) 아키텍처로 급격히 전환하고 있음.

이러한 변화는 랙(Rack)당 전력 요구량이 과거 수십 kW 수준에서 1MW(메가와트) 이상으로 폭증함에 따라, 막대한 전력 손실과 구리 배선 무게의 물리적 한계를 극복하기 위한 필수적인 조치임.

고전압 상태로 전력을 직배송하여 효율을 극대화하는 이 구조가 표준으로 자리 잡으면서, 극한의 환경을 견디며 전력 변환을 제어하는 차세대 전력반도체(SiC, GaN)가 AI 인프라의 최고 핵심 부품으로 부상하고 있음.

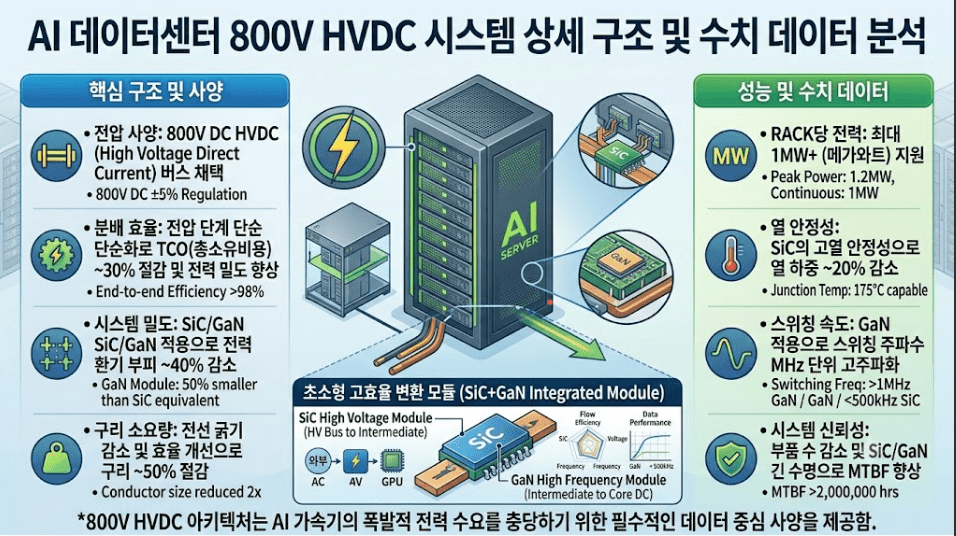

전력 손실 및 부피 최소화: 외부 교류(AC)를 800V DC로 단번에 변환해 랙까지 그대로 전달함. 전류량을 대폭 낮춤으로써 전선에 쓰이는 구리 사용량을 줄이고, $I^2R$ 저항에 따른 발열 손실을 기하급수적으로 감소시킴.
SiC(실리콘 카바이드)의 고전압 제어: 기존 실리콘(Si) 대신 1200V 이상의 환경에서 안정성이 높은 SiC 모듈이 메인 AC-DC 컨버터에 투입됨. 송전망의 고전압을 800V로 내리고 열 발생을 억제하여 고효율 고밀도 전력 변환을 주도함.
GaN(질화갈륨)의 초소형 정밀 제어: 800V로 들어온 전압을 GPU 등 가속기에 맞게 12V, 6V, 혹은 1V까지 낮추는 엔드포인트 단에서 활약함. 변환 절차를 줄이고 스위칭 속도를 높여 부품 크기를 획기적으로 줄일 수 있음.
수치로 보는 성능 향상: 최근 ST마이크로일렉트로닉스 등이 발표한 800V용 GaN 기반 프로토타입은 스마트폰 크기의 폼팩터에서 98% 이상의 효율을 달성함. 50V 기준 2,600W/in³를 초과하는 전력 밀도로 시스템의 여유 공간을 대폭 확보함.

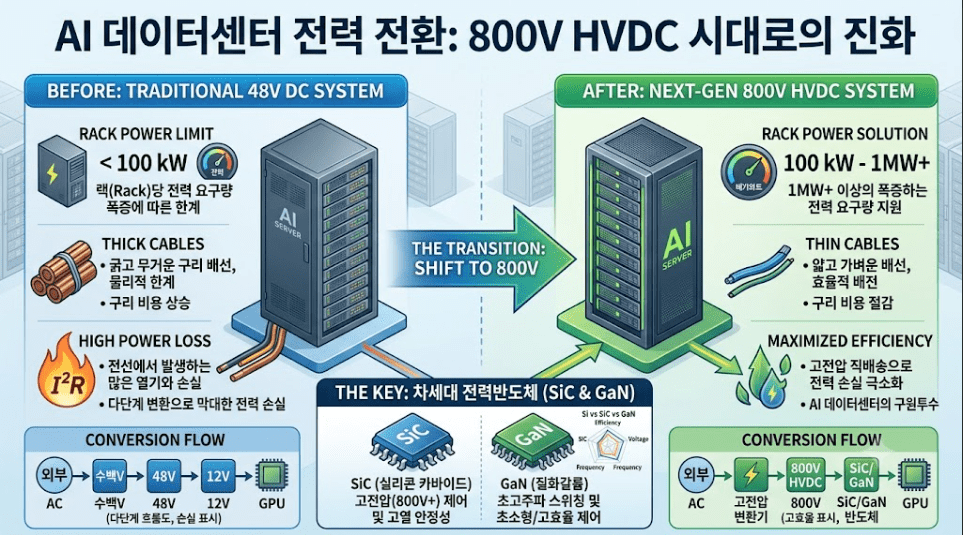

이러한 설계의 근본적인 차이는 전력 변환기를 랙 외부로 이동시키고 배전 단계를 생략한 것에 있음.

아래 표는 기존 방식과 새로운 800V 방식의 핵심 스펙과 효율 차이를 정리한 데이터임.

적합한 데이터센터: 엔비디아의 최신 GPU 클러스터를 대규모로 운영해야 하는 하이퍼스케일러, 랙당 압도적인 컴퓨팅 파워가 필요한 초거대 AI 모델 훈련 팜(Farm), 에너지 효율 극대화 및 탄소 배출 저감을 목표로 하는 신규 메가 팩토리.
이런 경우 대안이 나음: 기존 인프라 개조 비용이 더 크게 발생하는 소규모 기업용 엣지 서버, 또는 높은 전력 밀도가 필요 없는 일반적인 클라우드 스토리지 데이터센터의 경우 기존 48V나 12V 시스템 유지가 경제적임.
현존하는 한계 및 주의사항: SiC 및 GaN 반도체는 제조 공정이 까다로워 기존 실리콘 대비 단가가 여전히 높고 공급망 제약이 존재함.
- 컴퓨팅 노드 바로 옆까지 800V라는 극한의 고전압이 흐르기 때문에, 예기치 않은 아크 플래시나 절연 파괴를 막기 위한 완전히 새로운 안전 설계와 표준 프로토콜이 필수적임.
- 현재 800V 생태계가 특정 빅테크 기업의 아키텍처에 강하게 종속되어 있어, 범용적인 산업 표준으로 완벽히 정착하기까지는 호환성 검증 시간이 소요됨.

800V 아키텍처로의 전환은 단순히 전선을 바꾸는 수준을 넘어, 데이터센터 하드웨어 산업의 패러다임을 화합물 전력반도체(SiC·GaN) 중심으로 완전히 재편하고 있음.

향후 수조 원 단위의 신규 수요가 창출될 것으로 전망되며, 고전압 환경에서의 발열 제어와 패키징 기술력을 확보한 반도체 기업이 다가올 AI 인프라 시장의 진정한 승자가 될 것임.
